液壓隔膜計量泵結構圖

發布人：隔膜泵廠家 發布日期：2021-10-13 點擊率： 本文關鍵詞：液壓隔膜計量泵結構圖,液壓式隔膜計量泵

液壓式隔膜計量泵可輸送溫度-30℃-100℃，粘度為0.3-800mm2/s不含固體顆粒等腐蝕性或非腐蝕性液體介質。不同型號的計量泵均可根據用要求裝配變頻電機（能接收4-20mA電流信號）或防爆電機。

液壓式隔膜計量泵可廣泛用于石油、化工、紡織、食品、造紙、原子能技術、電廠、塑料、制藥、水廠、環保等工業和科技部門。

液壓式隔膜計量泵結構圖紙

液壓式隔膜計量泵由電動機傳動機構、液壓系統等組成。 傳動機構

行程調節機構由曲軸、偏心輪、調節螺母、調節絲桿、調節手輪（柄)、刻度盤〔指針）和標尺構成，由改變偏心距來達到柱塞的相對行程。

由電機動力傳遞給蝸桿、蝸輪實現減速旋轉，促使曲軸、連桿機構作往復運動，帶動柱塞產生液力。

液壓式隔膜計量泵

液壓系統

液壓式隔膜計量泵液力端的柱塞由傳動端的曲柄連桿機構的往復運動帶動進行工作。柱塞在液壓腔內作往復運動，促使液壓油的壓力變化，使液壓隔膜式撓曲位移來輸送介質，液壓腔內液壓油量的相對穩定，由三閥的功能來保持。

液壓液壓式隔膜計量泵的液壓系統，其結構由柱塞、缸體、缸蓋、進出口閥、液壓隔膜式和三閥組成（即：放氣過載閥、限位閥、補償閥)。在工作中由膜片隔開液壓油和介質，故液壓式隔膜計量泵有無泄漏的優點。

過載閥自動排出液壓油中進入液壓腔內的氣體,保證工作的平穩，避免了液壓油過多或排放管道受阻產生超壓自動開啟過載閥，達到保護目的。

限位補償裝置是借助液壓隔膜式推動限位閥的開放，按液壓腔內的真空度隨時補充油量，保證液壓腔內液壓油的充滿。

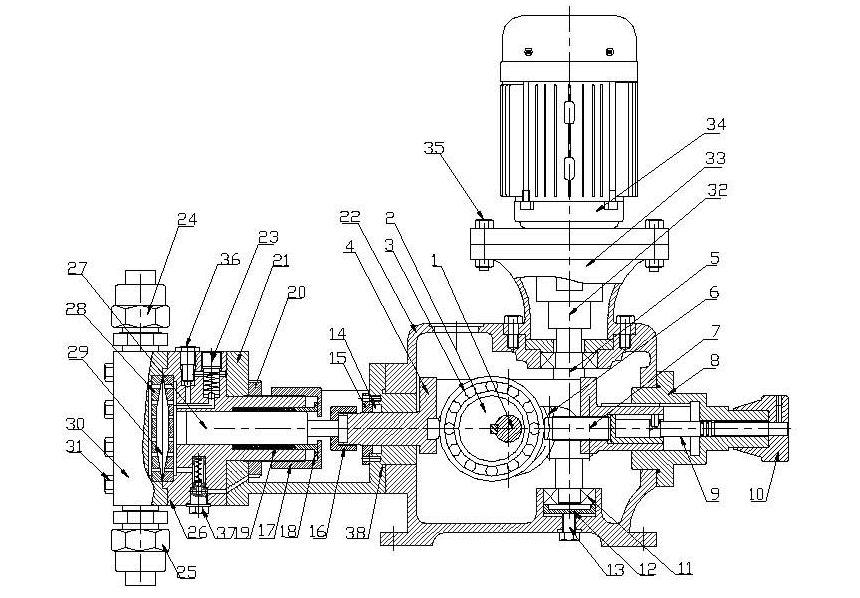

液壓式隔膜計量泵裝配圖

液壓式隔膜計量泵裝配圖

序號零件名稱件數
序號零件名稱件數
1主軸1
20圓螺帽1
2偏心輪121泵頭聯接頭1
3滾輪122泵體1
4連桿123過載閥1
5蝸桿124排水閥總成1
6蝸輪125進水閥總成1
7頂桿126泵頭底座1
8調節器127柱塞1
9調節桿128膜片底座1
10手輪129膜片1
11軸承130泵頭1
12調節底板131泵頭螺栓6
13調節螺絲132傳動接1
14油封133電機座1
15油封壓板134電機1
16聯接螺帽135螺栓4
17填料并帽136放氣螺絲1
18填料壓板137補油閥1
19填料1組38密封圈1
