產品詳情

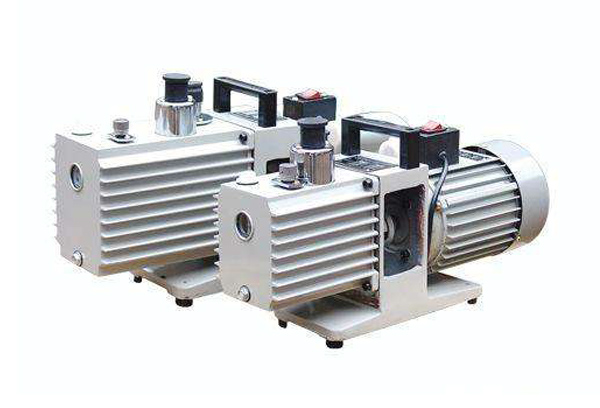

2XZ型直連式真空泵為雙級直聯式結構的旋片真空泵，它的工作性能由高壓級與低壓級兩部分組成，它的吸入口與真空設備連接，在運轉時將容器內氣體大量吸入與排出，當設備獲得真空時，高壓排氣伐封閉，高壓級吸入的氣體將轉送到第二級，并經第二級吸入成排出，將真空設備可獲得了一定的真空度。
021-62586878
立即咨詢
2XZ型直連式真空泵為雙級直聯式結構的旋片真空泵，它的工作性能由高壓級與低壓級兩部分組成，它的吸入口與真空設備連接，在運轉時將容器內氣體大量吸入與排出，當設備獲得真空時，高壓排氣伐封閉，高壓級吸入的氣體將轉送到第二級，并經第二級吸入成排出，將真空設備可獲得了一定的真空度，2XZ型旋片式真空泵的技術參數為6×10-2，泵與電機連軸，高轉速，外型小，結構緊湊，流動性工作方便，我廠特采用金屬刮片，適用與擴散泵的前級泵，精 密一起的配套，實驗室、醫藥、食品包裝，電子、電光源等單位使用。
2XZ型直連式真空泵具有體積小、重量輕、噪聲低、起動方便等優點。2XZ型直連式真空泵裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用，此外，還有防止返油的措施（2XZ－8無）和防止油封漏油污染場地的措施。
2XZ型直連式真空泵是用黑色金屬與鋁合金制造，屬較精 密的設備。2XZ型旋片式真空泵的主要工作部件浸在特制的真空泵油中運轉。因此，不適用于抽除含氧過高的、有毒、有爆炸性的。對真空泵油起化學反應或?qū)谏饘儆懈g的氣體，更不能作為壓縮機和輸送泵使用。
參數/型號
2XZ-0.25
2XZ-0.5
2XZ-1
2XZ-2
2XZ-4
抽氣速率m3/h(L/S)
50（HZ）
0.9（0.25）
1.8（0.5）
3.6（1）
7.2（2）
14.4（4）
60(HZ)
1.1（0.3）
2.1（0.6）
4.3（1.2）
8.6（2.4）
17.2（4.8）
限定壓力
（Pa）
分壓力
≤6×10-1
≤6×10-2
全壓力
≤6.5
≤1.33
50HZ
轉速（r/min）
1400
60HZ
1720
電機功率
0.12
0.18
0.25
0.37
0.55
電源電壓（V)
220
220/380
進氣口口徑（外徑）
φ15
φ20
φ30
噪音（dBA）
63
65
68
容油量 （L）
0.5
0.6
0.7
1
1.2
外形尺寸
403×130×240
447×168×260
469×168×260
514×168×282
565×168×282
重量（Kg）毛重/凈重
16/15
17/16
18/17
22/20
24/22
2XZ-6
2XZ-8
2XZ-15
2XZ-25
抽氣速率(L/s)
50(HZ)
21.6（6）
28.8（8）
54（15）
90（25）
26（7.2）
34.5（9.6）
64.8（18）
108（30）
≤4×10-2
≤1
轉速（r/min)
0.75
1.1
1.5
2.2
380
進氣口口徑
KF -40
KF -50
70
72
容油量（L）
2
3
4
5
565×200×342
650×240×430
700×240×430
770×240×430
毛重/凈重（Kg）
50/40
70/60
86/75
98/85
2XZ型直連式真空泵的使用范圍和條件
1、2XZ型直連式真空泵是獲得真空的基本設備，它可單獨使用，亦可作為各類高真空的系統的前級泵和預抽泵。
2、進氣口連續敞通大氣運轉，不得超過三分鐘。
3、不適用于抽除對金屬月腐蝕性的，對泵油起化學反應的、含有顆粒塵埃的氣體，以體含氧過高的，有爆炸性的氣體。
4、不得作壓縮泵或輸送泵用。
5、2XZ型直連式真空泵的工作環境：溫度5℃－40℃范圍內，相對溫度不大于90％，進氣口壓強小于1333Pa的條件下允許長期連續運轉。
6、裝接電源時，按電機標牌的規定接線，應注意電機旋轉方向與支座上的箭頭方向一致。
7、連續被抽容器的管道，其直徑應不小于2XZ型旋片式真空泵的進氣口直徑，且管道應短和彎頭少，同時注意管道的泄漏。
8、每次起動前著重查看油位，以停泵時注油至油標玻璃直徑的4／5高度為宜。
9、泵油采用清潔的SY1634－701號真空泵油。
10、可在通大氣或任何真空度下一次起動。XZ－1單級型泵如果起動困難，可撥掉進氣管塞帽起動，隨后投入運轉。
